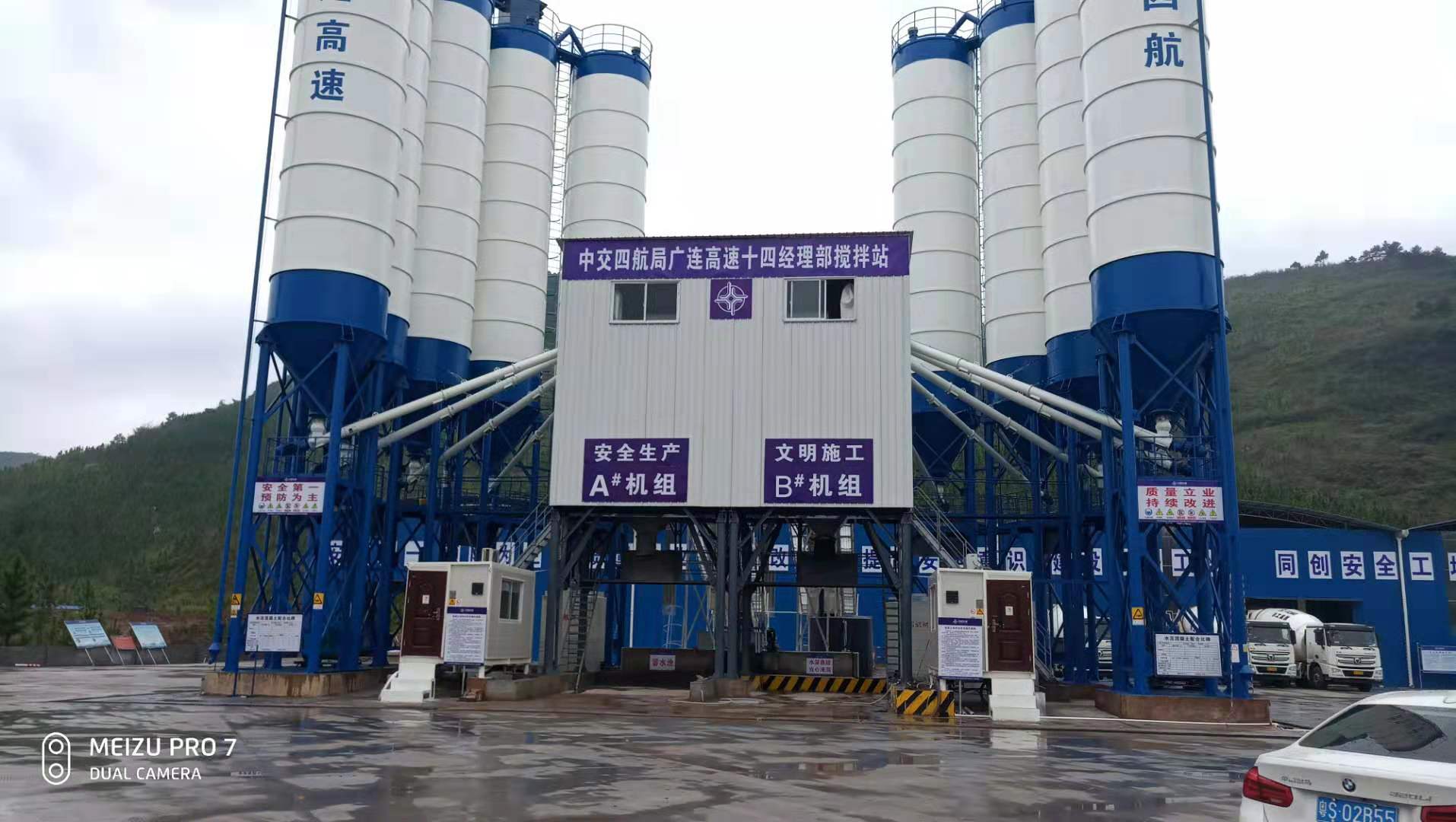

中交拌合站地磅檢定不合格，專業地磅廠家教你如何調試公司動態新聞資訊東莞惠而邦稱重設備有限公司

偏載是電子汽車衡重要的計量性能之一，角差調整是偏載調試的重要工作文章以模擬和數字傳感器如何調整角差做點說明。作為電子汽車衡更新換代產品的數字式電子汽車衡的顯示儀袁和稱重傳感器的工作原理和功能，並通過實例重點闡述了汽車衡的角差調整。
引言
電子汽車衡，所用傳感器的信號有模擬和數字兩種，數字傳感器以其優越的性能在新建電子汽車衡的占比越來越大，而原有模擬傳感器電子汽車衡也在繼續工作著。在檢定與日常維護工作中，如何檢查並調整角差，是地磅廠家一項重要工作。
1.數字式電子汽車衡的工作原理
台上的重物在重力作用下由數字式稱重傳感器采集並輸出與稱鴦信號成比例的數字信號，該信號由數字式顯示儀表進行數據處理後直接顯示。按其構成，可以把數字式電子汽車衡分為數字式顯示儀表和秤體兩部分。秤體由數字式稱重傳感器秤台組成。
（1）數字式顯示儀表
采用RS485接口與數字式稱重傳感器實現多機通訊，對網內各數字傳感器內碼進行加權累加後，再進行數據處理達到計量的功能。目前，最多可外接16隻數字式稱重傳感器，可對秤體進行手動或自動偏載調節、秤體線性校正，可自動對單隻傳感器尋址並讀取數據，可現場修改傳感器編號和診斷傳感器故障。可以實現對數據的處理，如：顯示、標定、發送存儲、打印等功能。
（2）數字式稱重傳感器
數字式稱重傳感器是由模擬傳感器（電阻應變式)和數字化轉換模塊兩部分組成，數字模塊由高度集成化的電子電路，采用SMT表麵貼裝技術製成，主要包括：放大器、轉換器、微處理器(CPU)、存貯器(E2prom)、接口電路(RS485)和數字化溫度傳感器等組成。
2.汽車衡過程中角差調試方法
2.1秤台的調整
為了使安裝的秤台水平及傳感器受力均衡，可通過儀表進行檢查並進行適當的調整。首先應檢查每個傳感器的承重情況(即傳感器的內碼值），每個傳感器的內碼值即為傳感器受到秤台重量的一個基本數據，所有傳感器的內碼值的總和也就是秤台的基本數據。裝在秤台中間的傳感器受力比兩邊的傳感器所受的力要大，這個比例量約為2: 1的關係為了保證秤台的受力均勻，安裝在秤台邊上的4個傳感器的4個內碼值中的最大值和最小值相差要小於400;同樣安裝在秤台中間的傳感器的內碼值中的最大值和最小值相差也要小於400。圖1是新安裝的一台150t汽車衡示意圖，8隻傳感器的內碼值分別為：①內碼值為1660②內碼值為3380，③ 內碼值為3440，④內碼值為1920，⑤內碼值為1860，⑥內碼值為3400，⑦內碼值為3440，⑧內碼值為1720。
①④⑤⑧中最大的1920，最小的1660，牛I11差260; ②③⑥⑦中最大的3440，最小的3380，相差60。中間傳感器的內碼值大約是四周的1/2
如果發現有傳感器內碼值異常小或異常大，則說明秤台的傳感器安裝不平，必須首先通過加、減墊片的方式把秤台調平，直到滿足以上條件。
2.2信號調整
將電位器並聯在傳感器信號端，調整電位器就能調整傳感器的輸出電阻，從而調整傳感器的靈敏度。這種方式調整範圍約為3d，比激勵調整窄，所以許多接線盒都采用調激勵方式。但這種方式適用於看著稱重儀表來調，比較直觀。
2.3自動方式
確認秤體己被壓實和調平後，進入自動角差調整方式。具體如下：
按“調角”，若出現“Err91”，則說明標定開關沒打開，可在背麵按擊觸點標定開關。之後再按“調角”，出現“C-CODE”，輸入密碼，出廠缺定是六個8。
按“輸入”出現“ACty0”。後麵的0表示方式選擇，0是自動方式
按“輸入”，顯示“PASS”，說明1號傳感器數據記錄成功，接著顯示“Dcr01”此時將車開到下一角如2或3 角，顯示“Dcr02 ”或“Dcr03 ”直至所有角記錄完成出現“End ”，本次角差調整完成，自動退到稱重狀態。

2.4手動方式
自動調角完成後，要再走一遍，一般各角都會平衡的。若還有個別與其他角有差別如一個分度值或半個分度值，可進行手動微調。
手動又分為調重量和調係數兩種。
（1）調重量
將車開到需要調整的角上，輸入“1”，選擇重量調角方式，顯“ACty1”按“輸入”，出現“ADJ05”。[1]按“輸入”出現“-”，穩定後出“o10010”，表示當顯示重量為 10010kg，改成跟他角的數據為10020kg，按“輸入”，出現 “PASS”，自動返回稱重界麵。本次手動微調完成。
（2）調係數
將車開到需要調整的角度，選擇係數調角方式，顯示 ACTY2”。按“輸入出現“SADJ”。輸入05顯示“SADJ05”，按“輸入”出現“1. 00000”表示當前角差係數為1. 00000，修改為100120，按“輸入”。若不用改其他角的係數直接按， “稱重”退出到稱重界麵。本次手動係數微調完成。此時若看到重量不對，可再次調整係數。
