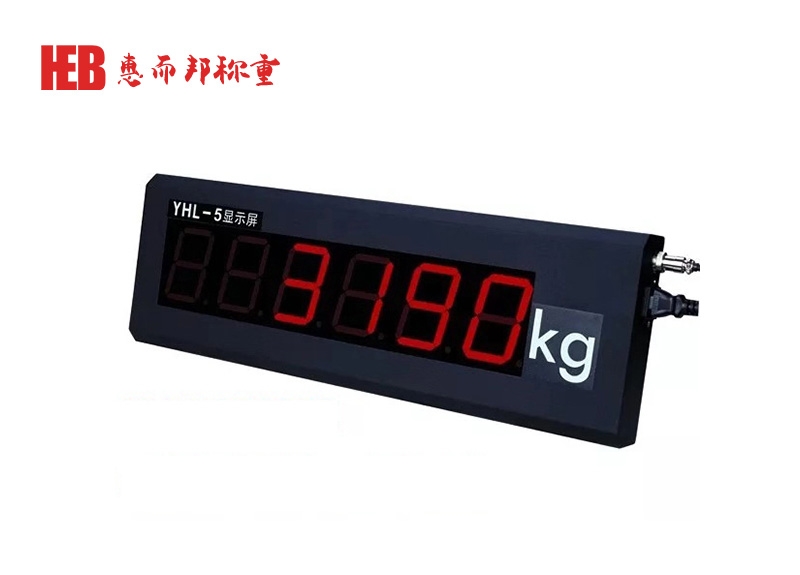

一、本顯示器采用超高亮度LED數碼管，具有亮度高、發光穩定、可接收二種不同的信號即:
1、標準RS232C串行數據(連續發送方式，波特率為1200)。
2、20mA電流環數據(連續發送方式，波特率為600)。
二、 連接方法:
用2芯屏蔽電纜按表所示將5芯航空插頭管腳與儀表連接即可。
三、 顯示器出廠按表2方法連接，如用戶有特殊要求可按表1自行連接。
四、若顯示器發生故障，非專業維修人員請不要打開顯示器後蓋，請通知經銷商或將產品寄回本公司維修。
表1 RS232C方式 表2 20mA方式
|
5芯插頭管腳 |
儀表接口端 |
|
5芯插頭管腳 |
儀表接口端 |
|
1 |
|
|
1與4短接 |
|
|
2 |
|
|
2 |
+OUT |
|
3 |
TXD |
|
3 |
|
|
4 |
|
|
4 |
|
|
5 |
接地 |
|
5 |
-OUT |
功能特點：
◆超高亮度LED點陣7英寸顯示
◆重量顯示和廣告顯示自動切換，切換時機可選擇
◆可顯示宋體、粗宋體、黑體三種字體的廣告或稱重數據
◆支持中英文文字廣告和點陣圖形廣告，廣告字體、多種移動效果等可設置
◆內置實時時鍾，可顯示日期、時間、農曆、星期、節日、溫度等信息
◆金屬外殼，內置開關電源，美觀可靠，抗幹擾能力強
◆可設置衡器廠商加密廣告，采取獨特的加密技術，極難破JIE
◆電腦配置軟件功能齊全、界麵友好，具有一鍵配置功能，方便批量設置
◆標配電流環和全雙工RS232接口，通訊協議和波特率自適應
技術參數:
◆顯示區域:640mm×160mm，64×16點陣 LED
◆工作電壓:AC 100~240V
◆工作/儲存溫度:-20℃~50℃/-35℃~65℃
◆時鍾精度:日誤差小於1秒
◆測溫範圍:- 42℃~99℃，精度約為±2℃
◆通訊接口:
(a ) 電流環接口:可連接稱重儀表，傳輸距離≤1200米
(b ) RS232接口:可連接電腦或稱重儀表，傳輸距離≤30米
(c ) RS485接口(選配):可連接電腦或稱重儀表，傳輸距離≤1000米
◆鍵盤:兩個輕觸按鍵
◆外形:780×260×60(mm)
◆自重:5.6kg
